SNPS I2C简介

关键术语

• Transmitter：数据发送方，可能是正在执行写任务的master，也可能是正在被读的slave，关键看数据流向
• Receiver：数据接收方，可能是正在执行读任务的master，也可能是正在被写的slave，关键看数据流向
• Master：动作发起者，无论是读亦或写任务，一定是Master主动发起的，负责产生START/STOP command和SCL时钟
• Slave：The device addressed by the master
• Multi-master：支持多个master设备可以在一条传输线上共存，且不会出现冲突或数据丢失
• Arbitration：一条总线上存在多个Master设备时，按照预定义的优先级仲裁，实现每个时间点只有一个master在控制总线
• Synchronization：总线上多个Master时钟不同步时，按照预先定义的同步时钟
• STRAT(RESTART)：数据传输总是从START或RESTART信号开始，在总线上的表现为：SCL线保持为1时，SDA线从1变成0。当START或RESTART信号出现后，总线进入busy状态
• STOP：数据传输会被STOP信号终止，在总线上的表现为：SCL线保持为1时，SDA线从0变成1。当STOP信号出现后，总线进入idle或free状态
• SS：Standard Speed
• FS：Fast Speed
• FM+：Fast-Mode Plus
• HS：High Speed(HS) master

协议基础

• 用“总线+地址”区分设备，只需要两根线：
  • SCL(Serial Clock)：时钟线
  • SDA(Serial Data)：数据线
• 物理层核心设计：open-drain+上拉电阻，SDA/SCL通过一个上拉电阻连接到VDD，通过NMOS管连接到地，Controller连接到NMOS管的栅极。当栅极电平为高时，NMOS导通，SDA/SCL接地，表现为0；当栅极电平为低时，NMOS高阻，SDA/SCL上拉到VDD，表现为1。在这种设计下，多个Controller逻辑表现为线与，任一Controller输出到栅极电平为1时，SDA/SCL=0，只有当所有Controller输出到栅极电平均为0时，SDA/SCL=1，不会出现多驱的问题。这种设计有个问题就是传输速率受限于RC时间常数。

              VDD
               │
              ┌┴┐
              │ │  Rp  ← 唯一上拉电阻(弱的,给"1")
              └┬┘
               │
      ─────────┼───────────────── SDA 走线 ─────────
               │              │              │
            ┌──┴──┐        ┌──┴──┐        ┌──┴──┐
            │ NMOS│        │ NMOS│   ...  │ NMOS│
            └──┬──┘        └──┬──┘        └──┬──┘
               │              │              │
              GND            GND            GND
             (master)       (slave1)        (slaveN)

• 支持多主多从：Master先发地址再发数据，每个Slave都先获取地址，如果与自身地址匹配则返回响应
• Start/Stop信号：在SCL为高时动SDA，下降沿表示Start，上升沿表示Stop

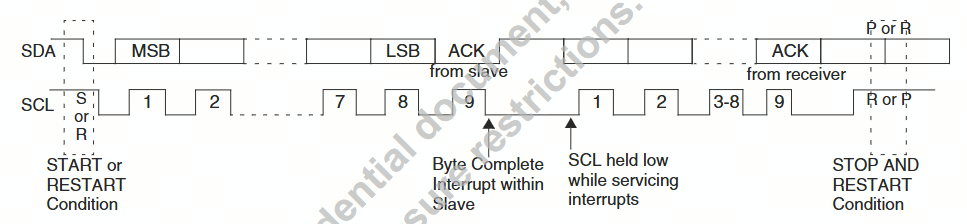

• 数据传输遵从8-bit+第九个ack，高位MSB在前
  • 发送方发完8-bit后释放SDA
  • 接收方拉低SDA=ACK（收到）
  • 接收方保持高=NACK（不要了/结束）
• 典型事务流程

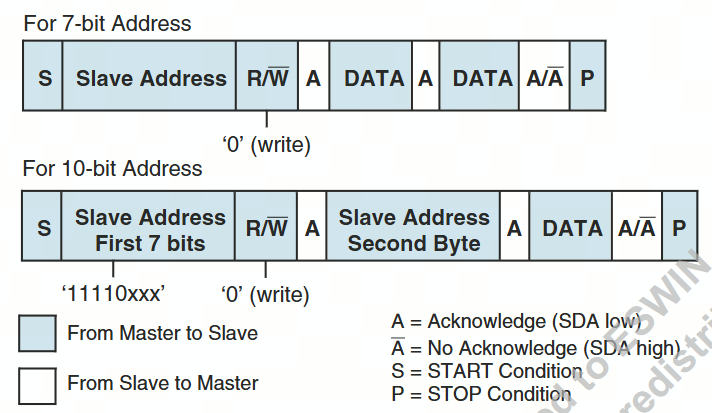

  • 写START → [addr 7bit + W(0)] → ACK → [数据] → ACK → ... → STOP
  • 读START → [addr + W] → ACK → [片内地址] → ACK → RESTART → [addr + R(1)] → ACK → [数据] → ACK → STOP
• 地址：7/10-bit+方向位
  • Start后第一字节：高7位=Slave地址，最低位=R/W（0写/1读）
  • 10-bit寻址用两字节编码
• 两个高级机制：
  • 时钟拉伸(clock strecthing)：Slave拉低SCL不放，Master抬不起来，只能等
  • 仲裁(arbition)：多Master抢线，谁输出1却读到0谁输

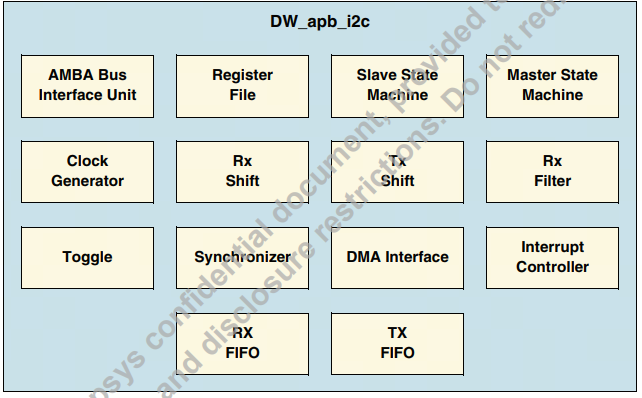

整体架构

• AMBA Bus Interface Unit：APB Slave，接收配置信息
• Register File：配置寄存器，与软件的接口
• Slave State Machine：Slave状态机，作为Slave时运行的状态机
• Master State Machine：Master状态机，作为Master时运行的状态机
• Clock generator：生成SCL、检测空闲、Start/Stop、数据建立保持
• Rx Shift：接收串行数据，转换为并行数据
• Tx Shift：将内部并行数据串化并发送
• Rx Filter：事件检测（start/stop/仲裁丢）+尖峰滤波
• Toggle：跨时钟域传输脉冲信号
• Synchronizer：跨时钟域同步信号
• DMA Interface：DMA握手接口
• Interrupt Controller：原始中断+标志
• RX FIFO：接收FIFO
• TX FIFO：发送FIFO

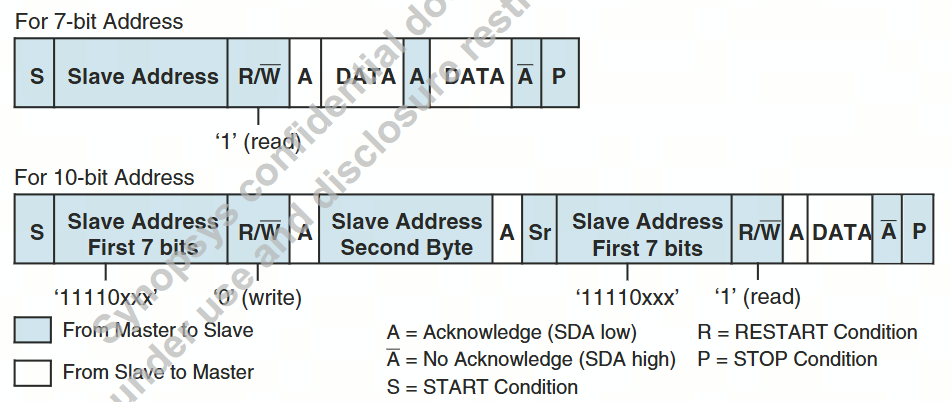

寻址方法

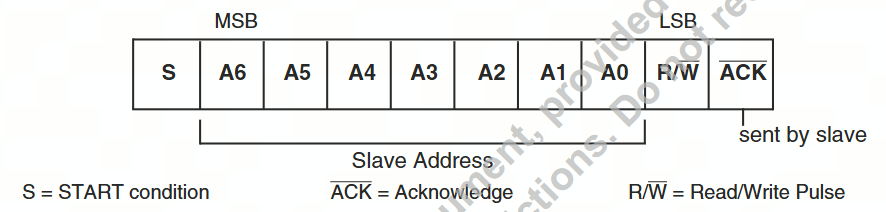

• 7-bit：首字节高7位=地址，最低位=R/W

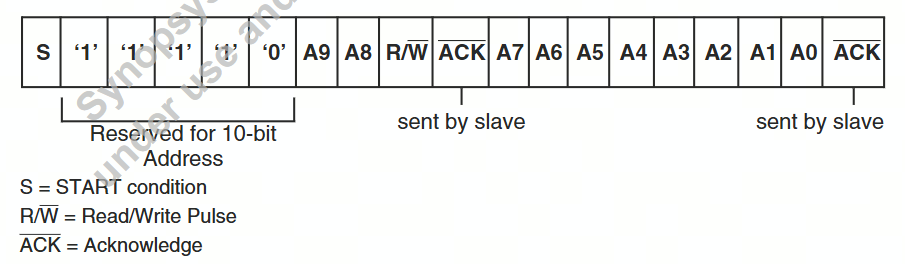

• 10-bit：两字节发送。首字节=11110+A9:A8+R/W，次字节=A7:A0。11110是10-bit寻址标志
• 特殊首字节关键项：
  • 0000000 0 General Call，广播
  • 0000000 1 START byte
  • 0000001 X CBUS(忽略)
  • 00001XX X HS master code(高速主机码)
  • 11110XX X 10-bit寻址标志，其余为SMBus地址

收发协议

• Master作为Transmitter
  1. 配置IC_TAR寄存器
  2. 填充TX FIFO，当FSM检测到FIFO非空时，发送START
  3. 按照IC_TAR寄存器内容发送Slave Address
  4. 解析TX FIFO中pop出的9-bit命令1-bit cmd + 8-bit data中的cmd，当前情况下cmd应为0（write）
  5. 收到Slave-receiver返回的ACK信号，开始传输data
• Master作为Receiver
  1. 配置IC_TAR寄存器
  2. 填充TX FIFO，当FSM检测到FIFO非空时，发送START
  3. 按照IC_TAR寄存器内容发送Slave Address
  4. 解析TX FIFO中pop出的9-bit命令1-bit cmd + 8-bit data中的cmd，当前情况下cmd应为1（read）
  5. 收到Slave-transmitter返回的ACK信号，开始接收DATA，存到RX FIFO中

TX FIFO管理Start/Stop/Restert

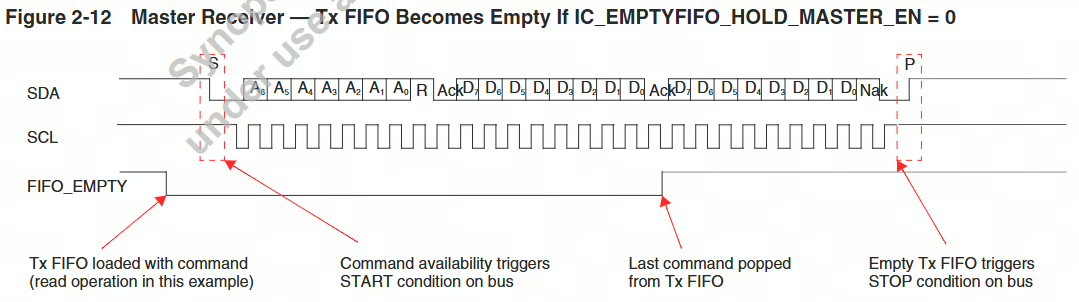

按IC_EMPTYFIFO_HOLD_MASTER_EN分两种类型：

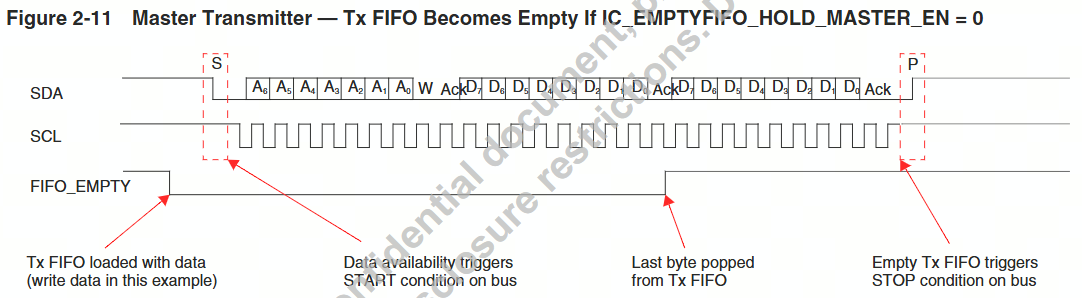

=0：FIFO空即发Stop

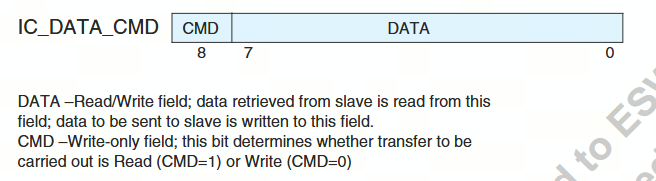

• IC_DATA_CMD只有9-bit，bit8=cmd，bit7:0=data
• 读/写方向变化自动发Restart(若IC_RESTART_EN=1)，否则STOP+START
• 此时Tx FIFO中填充的内容为1-bit R/W + 8-bit data
• 不论是读还是写，Master总是由Tx FIFO驱动，当Tx FIFO为空时，传输结束

=1：FIFO空则拉低SCL挂起等待

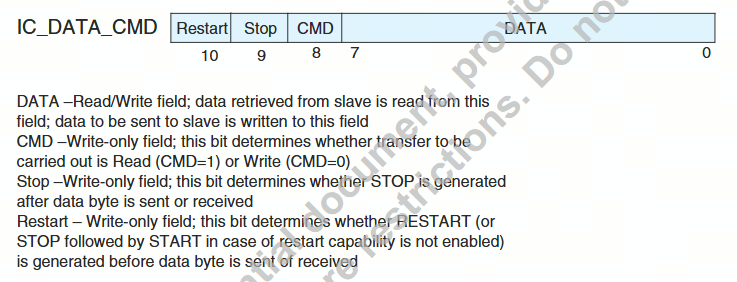

• Stop必须显式请求。IC_DATA_CMD高位：
  • bit10 = restart
  • bit9 = stop
  • bit8 = cmd
  • bit7:0 = data
• 四种设置对应的行为：
  • STOP=1：发完此字节即STOP结束
  • STOP=0且FIFO有货：继续发下一个字节

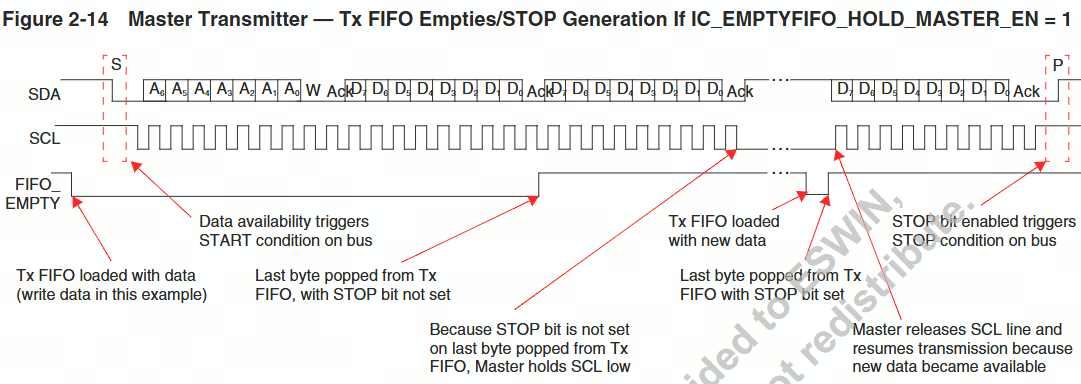

  • STOP=0且FIFO空：拉低SCL挂起等新命令

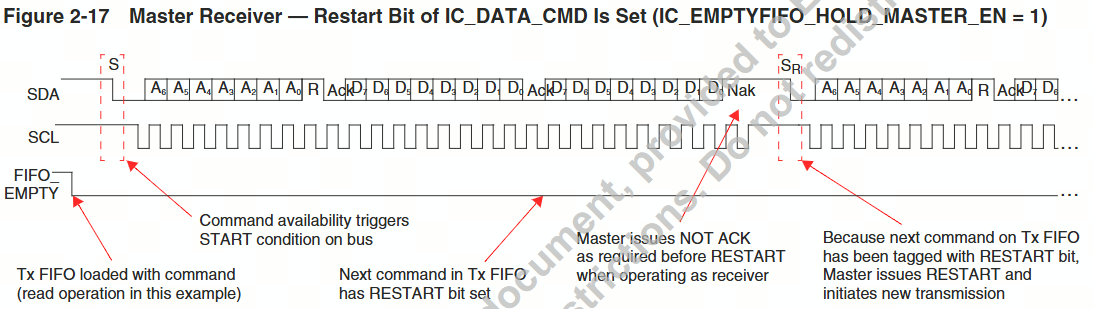

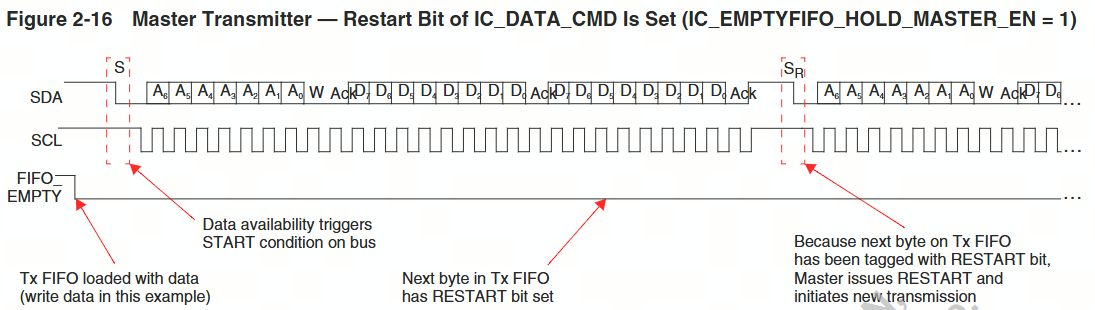

  • RESTART=1（方向要变）：先RESTART再发此字节
• Master读、RESTART前必须先NACK
• Combined format先写片内地址->RESTART掉头->读。需IC_RESTART_EN=1
• 此时Tx FIFO中填充的内容为1-bit Restart + 1-bit Stop + 1-bit R/W + 8-bit data

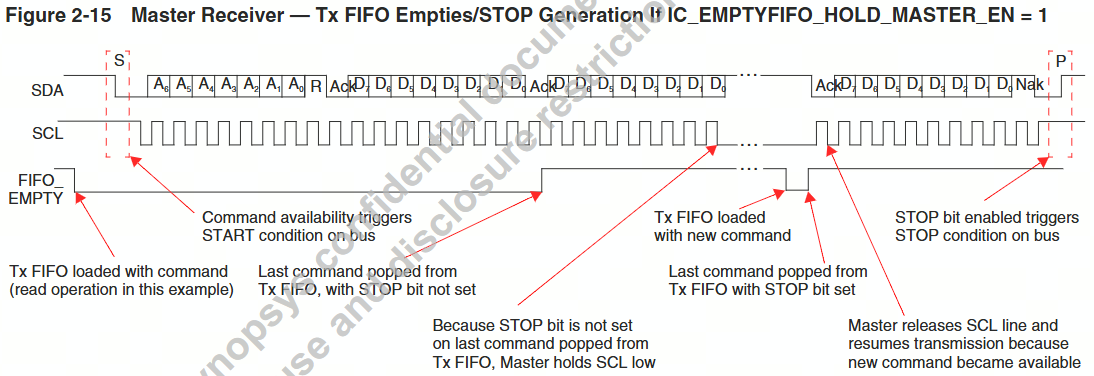

• 不论是读还是写，Master总是由Tx FIFO驱动，当Tx FIFO为空但弹出的命令中STOP=0时，传输不会结束，Master会把SCL锁定在低电平，等待Tx FIFO中弹出STOP=1的命令，才是传输结束
• 可以设置Restart=1的命令，重新设置地址、方向等信息
• 通过插入STOP=1的命令，把Tx FIFO中的要传输的数据切成多笔背靠背的连续传输，跟Restart的区别就是中间会不会释放总线控制权
• 允许在FIFO Empty空之后的第一个字节就填充Restart=1的命令（其实不是很明白单独强调的意义是什么），强调它的灵活性？

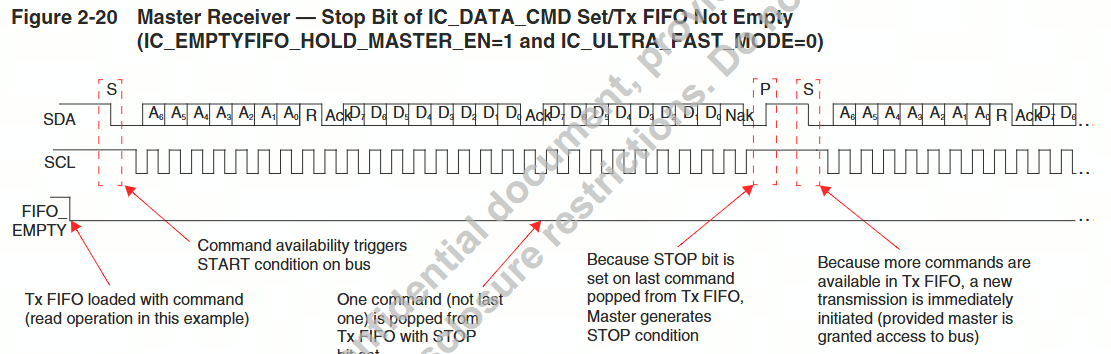

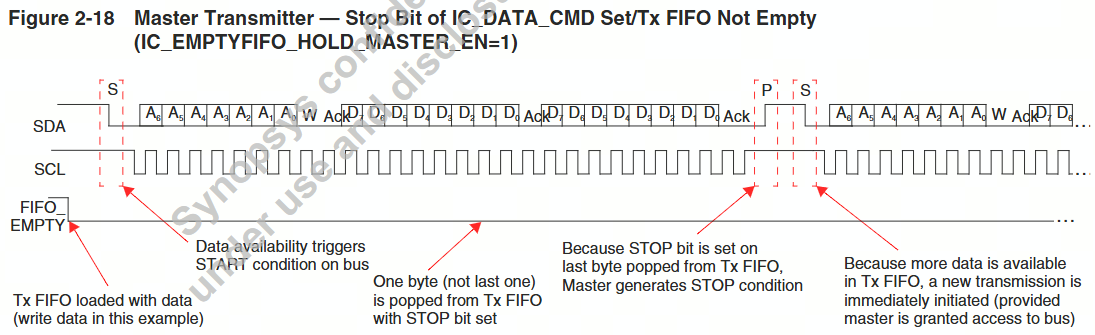

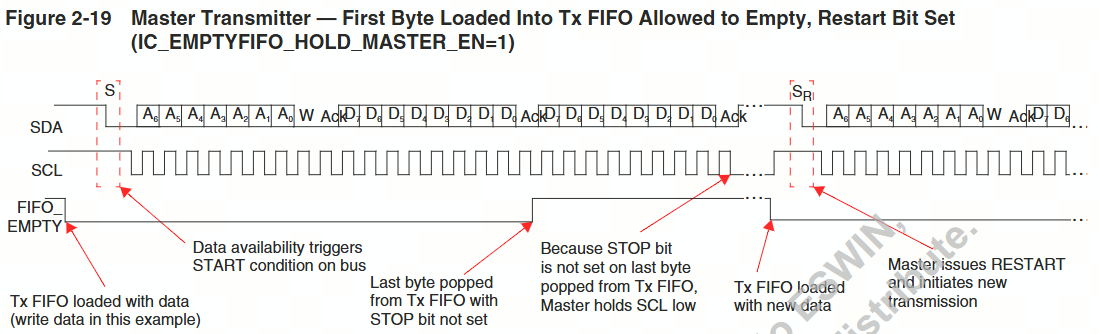

• 类似2-18

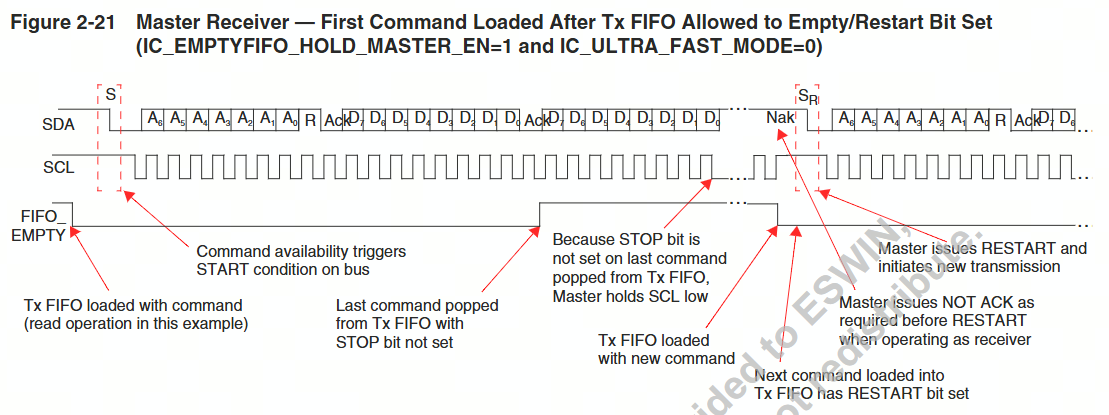

• 类似2-19

多主仲裁+时钟同步+HS主码

• SDA仲裁：多Master同时在总线上发送数据时，发1却读到0的Master输掉仲裁，关闭SDA和SCL输出并退避。地址大者易输。结果报在IC_TX_ABRT_SOURCE的ARB_LOST

位:   7     6     5     4     3     2     1
A:    1     0     1     0     ...
B:    1     0     1     1     ...
     一致   一致  一致  ↑ 第4位分出胜负
                        A发0,B发1 → B读到0 → B输,退避

• SCL时钟同步：多Master同时在总线上发送数据时，SCL也同步发送，在未仲裁出结果前，多Master按照自己的计数输出高低电平，由开漏电气特性决定SCL线是高电平或低电平。由于SCL是弱上拉，强下拉，所以有一个Master输出低电平时，SCL表现为低，而所有Master输出高电平时，SCL才表现为高，低周期由最慢master决定，高周期由最快决定

CLKA(快): 0 1 1 0 0 1 1 0 0
CLKB(慢): 0 0 0 0 1 1 1 1 0
SCL(与):  0 0 0 0 0 1 1 0 0
            └─A 已放手,干等 B
                  └─A 先拉低,B 的高被截断

• HS mode主码：先以标准/快模式速度发00001XXX（HS master mode）才切高速。存IC_HS_MADDR，对应Master FSM的TX_HS_MCODE状态

操作模式

如何作为Slave工作

初始化

1. 禁用IP，写IC_ENABLE寄存器的bit0为0
2. 配置IP响应地址，写IC_SAR寄存器的bit9:0
3. 写IC_CON寄存器的bit3以明确地址类型（7/10-bit）
4. 写IC_CON寄存器的bit6(IC_SLAVE_DISABLE)和bit0(MASTER_MODE)为0以保证IP工作在slave-only mode
5. 使能IP，写IC_ENABLE寄存器的bit0为1

Single Byte Transmitter

1. Master发起transfer，地址与本地响应地址匹配
2. Slave确认收到地址，识别transfer的方向，确认担任slave-transmitter角色
3. IP拉高RD_REQ中断(IC_RAW_INTR_STAT寄存器的bit5)，保持SCL线常低，等待软件响应。如果由于IC_INTR_MASK寄存器（M_RD_REQ域）被置0而导致RD_REQ中断被屏蔽，建议采用硬件和/或软件定时程序，指示CPU定期读取IC_RAW_INTR_STAT寄存器。
   1. 若读取结果显示IC_RAW_INTR_STAT[5]（R_RD_REQ 域）被置 1，则必须将其视为等同于 RD_REQ 中断被触发
   2. 软件随后必须执行相应操作以完成 I2C 传输
   3. 所使用的定时间隔应约为IP可处理的最快 SCL 时钟周期的 10 倍。例如，对于 400 kb/s 的速率，定时间隔为 25 微秒
4. 如果在收到读取请求前，TX FIFO 中仍有残留数据，则 DW_apb_i2c 会触发 TX_ABRT 中断（IC_RAW_INTR_STAT的bit6），以清空 TX FIFO 中的旧数据。如果由于 IC_INTR_MASK寄存器（M_TX_ABRT 位域）被置 0 而屏蔽了 TX_ABRT 中断，建议复用类似例程来读取 IC_RAW_INTR_STAT寄存器。
   1. 若读取结果显示bit6（R_TX_ABRT）被置为1，则必须将其视为等同于TX_ABRT中断被触发
   2. 软件无需执行任何额外操作
   3. 所使用的时间间隔应与上一步骤中针对IC_RAW_INTR_STAT[5]寄存器所述的时间间隔相近。
5. 软件将要传输的数据写入IC_DATA_CMD寄存器，bit8写0
6. 软件在传输前必须要分别清除IC_RAW_INTR_STAT中的RD_REQ和TX_ABRT。如果 RD_REQ 和/或 TX_ABRT中断已被屏蔽，则在读取到R_RD_REQ或R_TX_ABRT为1时，即已完成对 IC_RAW_INTR_STAT 寄存器的清零操作。
7. IP释放对SCL线的持续拉低，并开始传输字节
8. 主机可通过发送RESTART来持续占用I2C总线，或通过发送STOP来释放总线。

Single Byte Receiver

1. Master发起transfer，地址与本地响应地址匹配
2. Slave确认收到地址，识别transfer的方向，确认担任slave-receiver角色
3. Slave接收传输数据并填充到Rx FIFO中。
   • 需要正确处理Rx FIFO的溢出情况：如果IC_RX_FULL_HLD_BUS_EN=0，需要软件快速响应溢出中断，同时Rx FIFO的深度（应该是水位线）应该设置大一点，能够保证软件响应中断过程中不会丢数据；如果IC_RX_FULL_HLD_BUS_EN=1，且IC_CON寄存器的bit9RX_FIFO_FULL_HLD_CTRL设置为1，则Slave可以hold SCL线为low，直到Rx FIFO有低于水位线
4. IP会触发 RX_FULL中断（即 IC_RAW_INTR_STAT[2] 寄存器对应的中断）。若因将 IC_INTR_MASK[2] 寄存器设为 0 或设置 将 IC_TX_TL 设置为大于 0 的值，建议采用定时例程
5. 软件可以从IC_DATA_CMD读数据
6. 其它主机可通过发送RESTART来占用I2C总线，或通过发送STOP来释放总线。

Bulk传输

• 硬件侧不需要做什么配置或改动，Bulk传输是为软件侧提供的高性能使用方法
• 如果软件提前知道Master要读n字节，就一次性把这n字节都塞进Tx FIFO，之后从机就从FIFO中一个接一个地弹字节发出去，只要FIFO中还有内容，就不拉低SCL，绕开了每发一个字节就拉起RD_REQ中断请求CPU发数据的延迟
• 硬件侧可能出现三种情况：
  • 正常：FIFO一直有内容，master一直ACK，不拉低SCL，不产生中断，CPU完全不用管
  • 异常1：FIFO空了，但是master还在ACK（继续要数据），自动退化为标准模式，CPU按byte给数据，I2C传完继续拉高RD_REQ等数据
  • 异常2：FIFO还有数据，但是master返回NACK（不要数据了），IP侧设置一个标志，跨时钟域传到处理器侧，控制IP清理FIFO中的数据，并触发一个TX_ABRT事件，告诉软件

如何作为Master工作

初始化

有两种配置，根据配置parameterI2C_DYNAMIC_TAR_UPDATE区分

I2C_DYNAMIC_TAR_UPDATE=0(NO)

1. 禁用IP，写IC_ENABLE的bit0为0
2. 配置传输速率，写IC_CON寄存器的bit2:1
3. 配置寻址模式，写IC_CON寄存器的bit4
4. 确保IC_SLAVE_DISABLE和MASTER_MODE为1，分别对应IC_CON寄存器的bit6和bit0
5. 写IC_TAR寄存器分配地址，该寄存器还会指示I2C即将执行的是General Call还是START BYTE命令
6. (仅应用于high-speed模式)写IC_HS_MADDR寄存器所需的master code，由编程人员定义
7. 使能IP，写IC_ENABLE的bit0为1
8. 把发送方向和要传输的数据写到IC_DATA_CMD寄存器中。如果在IP被使能前写入，这批数据会丢失，因为IP在被disable时buffers会持续保持clear。当IP检测到使能开启，且Tx FIFO非空时，它就会发起START，开始工作

I2C_DYNAMIC_TAR_UPDATE=1(YES)

1. 禁用IP，写IC_ENABLE的bit0为0
2. 配置传输速率，写IC_CON寄存器的bit2:1
3. 配置寻址模式，写IC_CON寄存器的bit4
4. 确保IC_SLAVE_DISABLE和MASTER_MODE为1，分别对应IC_CON寄存器的bit6和bit0(为什么不用这个)
5. 写IC_TAR寄存器分配地址，该寄存器还会指示I2C即将执行的是General Call还是START BYTE命令
6. 由IP发起的传输，无论是7-bit还是10-bit寻址模式，其速率均由IC_10BITADDR_MASTER的bit12决定
7. (仅应用于high-speed模式)写IC_HS_MADDR寄存器所需的master code，由编程人员定义
8. 使能IP，写IC_ENABLE的bit0为1
9. 把发送方向和要传输的数据写到IC_DATA_CMD寄存器中。如果在IP被使能前写入，这批数据会丢失，因为IP在被disable时buffers会持续保持clear。

IC_TAR和IC_10BITADDR_MASTER动态更新

• 软件保证Tx FIFO中无依赖TAR寄存器的命令，即不会再STOP或Restart，剩下的都是连续的读或者写，这时可以动态更新IC_TAR寄存器
• 如果无法保证第一条，则需满足以下条件之一才能动态更新：
  • 关闭：IP未使能IC_ENABLE[0]=0
  • 空闲+空仓：IP使能IC_ENABLE[0]=1 & IP未参与任何Master操作IC_STATUS[5]=0 & IP使能工作于Master模式IC_CON[0]=1 & Tx FIFO中无条目IC_STATUS[2]=1
• 如果想换地址，但不想释放总线，需满足以下条件方可动态更新地址：
  • IP使能IC_ENABLE[0]=1
  • 正确的参数配置IC_EMPTYFIFO_HOLD_MASTER_EN=1
  • IP使能工作于Master模式IC_CON[0]=1
  • Tx FIFO无条目且master处于HOLD状态IC_INTR_STAT[13]=1

关机

写IC_ENABLE[0]=0只是提交了关机申请，硬件需要完成当前任务后才关闭，如何确认关闭：

1. 定一个轮询间隔tic2_poll，等于最高传输速率下一笔传输所用时间的10倍，400kHz下为25us
2. 定一个最大次数MAX_T_POLL_COUNT，设置轮询上限，防止卡死
3. 阻塞软件，不再发起新传输
4. 计数器清零
5. 写IC_ENABLE[0]=0
6. 轮询循环

读 IC_ENABLE_STATUS[0], POLL_COUNT++
如果 POLL_COUNT 超过上限，报错推出（总线可能卡死）
如果还是1 -> 睡 ti2c_poll，回去再读
如果变0 -> 关完了，成功退出

如果IC_EMPTYFIFP_HOLD_MASTER_EN=1，关机申请到达时，正在处理的命令没有STOP，且Tx FIFO空掉，软件也不给数据了，master就会拉低SCL一直等新命令，导致卡死。这种情况需要先发ABORTIC_ENABLE[1]=1强制释放总线，再走关闭流程。

Aborting

打断传输过程。当Master接收到Aborting Request时，它会在I2C总线上发出STOP，同时清理掉Tx FIFO中剩余的数据

1. 停止填充Tx FIFO，即不再写IC_DATA_CMD
2. 如果是使用DMA填充数据，则置TDMAE=0来disable
3. 写IC_ENABLE的bit1为1
4. 等待M_TX_ABRT中断
5. 读IC_TX_ABRT_SOURCE寄存器，确认中断源是ABRT_USER_ABRT

尖峰抑制

• SDA/SCL输入端各一个计数器型数字滤波器：输入连续稳定N个ic_clk周期才被采样认可

时钟配置

• I2C的时钟信号SCL比较特殊，它不是严格的50%占空比的方波，而是一个由ic_clk计数的“高电平时长+低电平时长”可独立编程的波形。
• IP中依赖两个计数器对时钟信号进行编程：IC_*_SCL_HCNT和IC_*_SCL_LCNT
• 时钟发生器DW_apb_i2c_clk_gen.v拉低SCL->数LCNT->放手等它变高->数HCNT->再拉低，构成时钟信号SCL的上升下降沿

参数计算例子

• 要求：SoC提供时钟源为50MHz，即ic_clk固定为50MHz，周期为20ns；I2C工作于Fast Mode，即scl时钟频率为400kHz，周期为2500ns
• 第一步：看Fast Mode的协议参数

• 第二步：算SPKLEN
  • IC_FS_SPKLEN=ceil(tSP/拍)=ceil(50/20)=3
• 第三步：分配空拍。由于高段有上拉电阻的RC充电斜坡，tr最大允许300ns(15拍)，多给高段20拍，作为留给tr慢慢爬的余量

周期 = 2500ns = 125拍
低段 >= 1300ns = 65拍
高段 >= 600ns  = 30拍
空拍 = 125 - 65 - 30 = 30拍 -> 20拍给高段，10拍给低段
波形目标：低=75拍，高=50拍

• 第四步：换算成寄存器写入值。硬件本身有几个固定开销拍

IC_FS_SCL_LCNT = 低段拍数 - 1 = 75 - 1 = 74
IC_FS_SCL_HCNT = 高段拍数 - (SPKLEN + 7) = 50 - (3 + 7) = 40

• 第五步：约束SDA数据时序。

IC_SDA_HOLD[15:0] (TX保持) = 1 ~ 4    约束：必须< LCNT - 2 = 72
IC_SDA_HOLD[23:16] (RX保持) = 0       约束：必须< HCNT - SPKLEN - 3 = 40 - 3 - 3 = 34。FS不需要桥接，0就OK了
IC_DSA_SETUP = 5                     约束：tSU;DAT = 100ns = 5拍，SDA必须在SCL上升前至少稳定这么久

• 第六步：配置IC_CON寄存器的bit2:1为2'b10，工作于FS模式
